一、簡介

　　JBC型扁布袋除塵器機組是根據我國實際生產和環境保護工程的需要，由我公司研制的一種袋式除塵器機組，該機組由濾塵箱體、清灰機構、通風機、灰斗及排灰裝置等組成，根據用戶需要設備可增設控制箱控制工作程序，使設備自動控制。

　　該機組結構緊湊，操作簡單，維修方便并且容易布置，除塵濾袋采用729聚脂滌綸為濾料，具有強力高，耐熱性好，防酸、防堿、防溫，壽命長等優點。

　　本機組適用建材、陶瓷、冶金、鑄造、礦山、煤炭、電力及機械化工等行業的通風除塵，并可用于粉塵的回收。有利于改善勞動條件和環境保護。

　　本機組分為A型和B型兩種型式。A型不帶料斗和排灰裝置，B型帶料斗和排灰裝置。它可以直接安裝在揚塵點上(如皮帶輸送機的導料槽、料倉)。

　　本機組按風機安裝方式不同分為：右90°、右180°、左90°、左180°四種型式，B型又按塵氣入口安裝方向不同分為：A型，B型、C型和D型四種型式，具體安裝形式由設計者根據實際情況確定。

　　本機組又根據過濾面積不同分為18、23、36、45、56五種除塵機組。

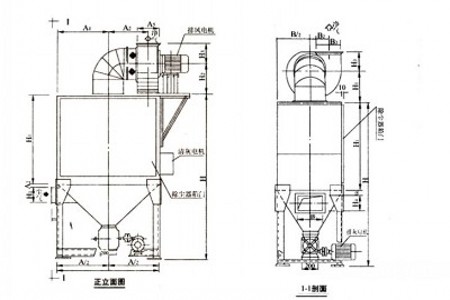

二、結構和工作原理

　　本機組由風機、過濾箱體，框架式的扁布袋，清灰振打機構，料斗排灰裝置組成，可按程序控制自動工作。

　　開機時由于風機造成濾塵室內負壓，將含塵氣體從進氣口吸入到過濾箱體，經除塵布袋過濾后便附在布袋外表面，潔凈的空氣通過濾料進入到凈化室由風機關至室內或大氣中，從而達到凈化空氣或是收集含塵氣體中固體顆料的目的。

　　隨著機組的運行，布袋外壁附著的灰塵逐漸增多，機組的阻力急劇上升，由于壓差報警器的作用，使風機停止，同時機械振打清灰機構自動開始工作，迫使積灰下落，灰塵經料斗和排灰裝置排出(若用A型除塵器可將清灰直接落在皮帶輸送機或料倉)，經過預定時間后，振打機構便自動停止工作，這便完成一個清灰工作循環。

三、技術參數

備注：以上所有技術參數僅供參考,如有更改不另行通知。

四、安裝說明

　　1、安裝前應檢查機組的完好性，重新擰緊各連接螺栓。

　　2、安裝位置應注意檢查門開啟方便。

　　3、機組底部需墊10mm厚的防振膠墊。

　　4、機組的安裝一定要達到水平。

五、機組的維護與保養

　　1、除塵系統工作時，應使通過機組的風量保持在額定風量左右且盡量減少風量的波動。

　　2、經常注意各檢查門的嚴密性。

　　3、經常檢查排風口氣體的潔凈情況，如發現排風口有灰塵排出，即表明布袋破損，應立即更換布袋。

　　4、定期清除本體和排風管道內的積塵等雜質，以防止銹蝕。

　　5、機組的檢修必須在停機狀態下進行。

六、用戶須知

　　1、用戶請按標注示例寫清楚所需訂購的除塵機器機組型號、規格全名，若有特殊要求（必須經本廠同意），務必在合同上寫清楚。

　　2、電控箱分手動和自動兩種，訂貨時必須注明。價格不包括在除塵機體內（價格另計）。

　　3、用戶若對機組部件有特殊要求，請與本廠聯系。

　　4、本廠隨時可供除塵機組所有易損件及配件。

　　5、本廠可代辦運輸、送貨上門。

　　6、本廠是生產通風除塵設備的專業性的企業，除本廠定型產品外，還可生產加工各種除塵設備，可根據用戶要求制作各種非標凈化設備。
