一、簡介

　　HD(HZ)-Ⅱ2-12型環隙噴吹脈沖布袋除塵器采用相同的過濾單元，組裝成12種不同規格。一個過濾單元由35個濾袋組成，處理氣最為12000m3/h；最大裝置由12個過濾單元組成，處理最大氣量為150000m3/h。

　　一個過濾單元的35袋環隙噴吹脈沖布袋除塵器性能尺寸。由2～12個過濾單元組成的組合式環隙噴吹脈沖布袋除塵器，其過濾能力為每個過濾單元的倍數，其他技術性能相同。

　　本機采取環隙噴吹原理，氣流引射量大，清灰效果好單機可以組合范圍2-12個單元。

　　適用于冶金、鋼鐵、化工、糧食、建材、礦山、軍工等單位。

二、結構特點

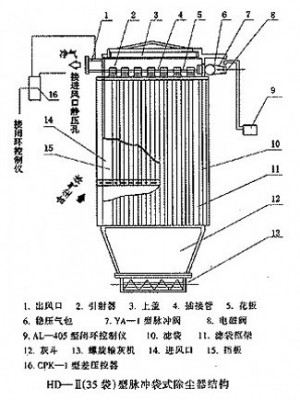

　　HD型環隙噴吹脈沖布袋除塵器是在脈沖布袋除塵器基礎上進行改進的一種先進除塵裝置。其結構特點是具有環隙引射器、雙膜片脈沖閥及快速拆卸的焊接管組成的噴吹裝置，靠自重及箱體負壓保持密封的上揭蓋，采用高抗干擾的HTL集成電路和可控硅無觸點開關的AL—1型、AL—2型電控儀。

　　含塵氣由進氣口進入預分離室，除去粗粒粉塵后，經濾袋外壁進入內部得以過濾。凈化后的氣體經引射器進入上箱體后，由排氣管排出。

三、技術參數

備注：以上所有技術參數僅供參考,如有更改不另行通知。
